产品简介

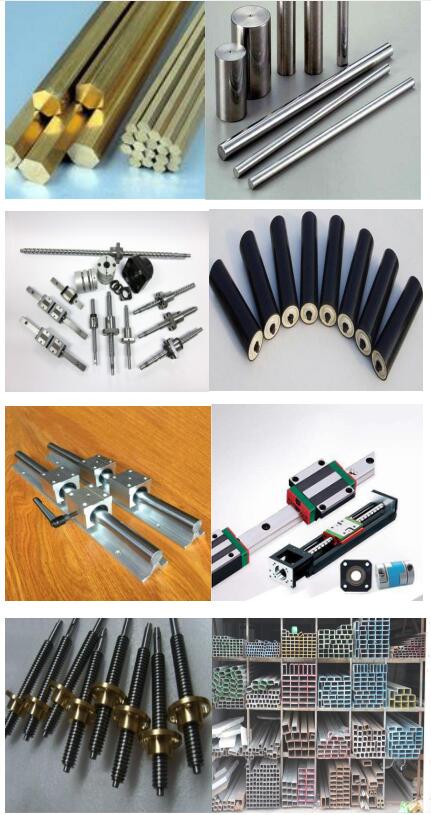

1. ZDX系列伺服自动校直机,是一多功能的,伺服全自动中小型校直机,适用于轴类、棒类、型材类的校正。ZDX系列自动校直机是针对上述产品,发生弯曲变形而设计的自动检测校直装置,它是一种集机械、电气、液压、气动、计算机测控分析为一体的高科技产品,具有优良技术性能,集中体现在测量精度高,生产节拍快,工件适应能力强等优点,对轴杆类工件的纯圆截面、D型截面以及齿轮或花键的分度圆等部位的径向跳动可实现准确测量, 校直。
产品特点
操作简单易学、测量精度高、可适应多种工件等特点。
在自动校直过程中,操作者只需要操作工件的装卸以及“自动启动”按钮,工件的弯曲度测量、校直点定位、加压校直以及弯曲度检查等动作全部由校直机自动完成,这在很大程度上保证了测量结果的准确性、提高了生产效率,同时减轻了操作者的劳动强度。
该产品具有设定 *大校直量限制的功能,有效的保护工件不会被压断或压裂,从而保证工作安全
具有工件的弯曲量数字显示及柱形图直观显示功能,全中文的人机对话界面美观、清新、方便人员操作学习
自动校直工作循环完成后,自动判别工件是否满足公差要求,给出声光指示
可存储200种以上工件校直参数的超大型数据库系统,完全满足用户生产需求
操作软件基于中文Windows系统平台,采用大屏幕液晶显示器作为人机对话窗口,通过直观图文显示,修正过程信息可动态观察
具有自动诊断一般故障所在部位的知识功能,方便了设备维护
具有打印输出单元,可以打印设备的运行参数、校直情况等信息
选配部件
ZDX系列自动校直机的主要特性
高可靠性、高精度的测量系统,重复测量精度正负5um、显示分辨率1um.
修正量的自适应调整系统,自动分析计算修正量。
简洁的工件夹持定位装置,用户可快速方便地调整工装。
友好的人机对话界面,较好地实现了操作者与设备的人机交互。
必要的人与设备安全防护措施。
多种可供选择的功能部件:
1、声发射裂纹检测装置
2、实现全自动生产的自动送料带
3、辅助上下料机械手
4、研磨中心孔机构
5、可达每小时30-180件的高校直生产效率,实际工作效率与工件的材料、加工工艺以及精度要求有关。

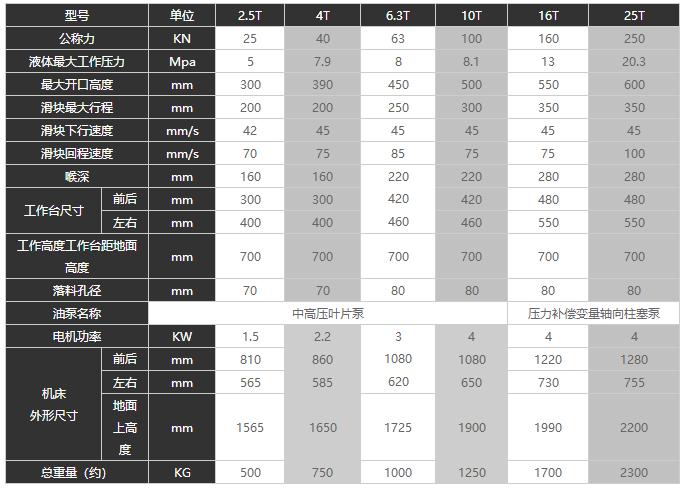

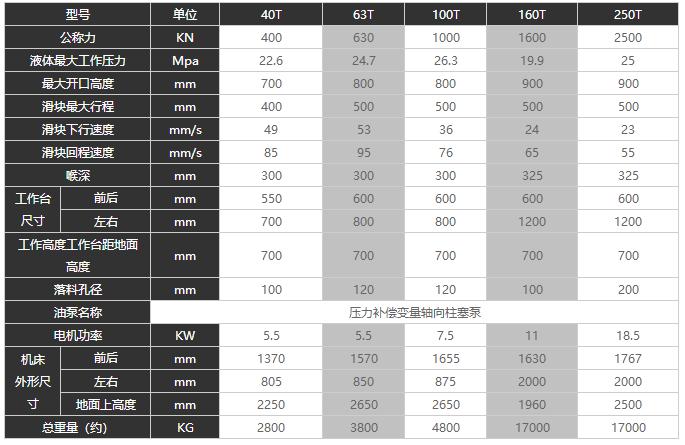

技术参数
